ZY450大跨度装配式公路钢桥

浏览次数:


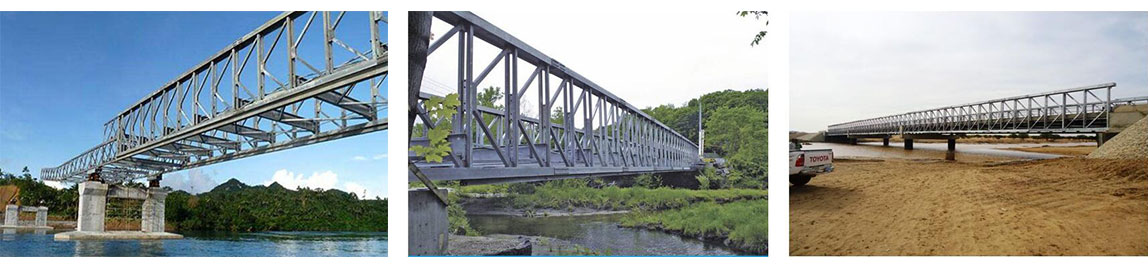

ZY450大跨度装配式公路钢桥

产品描述:

ZY450是一种新型下承式半型紧凑式钢桥,450型大跨度装配式公路钢桥是由上弦杆、下弦杆、三角腹杆、横梁、桥面板以及连接件等构件拼装而成的下承式桥梁。构件之间的连接方式采用螺栓连接。桥面系可采用钢桥面板,也可采用混凝土桥面;桥梁两侧可额外的设计外置或内置人行道,超宽双车道可拓展至10米(若达到10米宽车道,横梁与桥面板需要加高加厚)。



ZY450大跨度装配式公路钢桥钢桥基本参数



单车道

双车道

超宽道

宽度

标准路宽:4.2m

标准路宽:7.35m

10米

大跨度

81m

81m

81m

桥面板

钢制桥面板/混凝土

钢制桥面板/混凝土

钢制桥面板/混凝土

加载

根据客户需求而定,比如(HS25-44,单车60吨,挂-80,等等)

腐蚀预防

油漆或热镀锌

桥型

大跨度ZY450型桥

优势

耐用,大跨度,荷载大,容易架起

缺点

相同要求情况下,成本比D型桥高,单个组件较重







ZY450型大跨度装配式公路钢桥结构简介及技术参数

一、结构简介

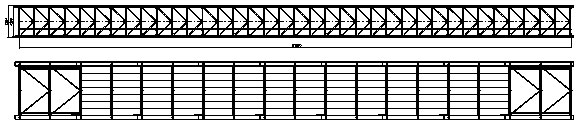

ZY450型大跨度装配式公路钢桥是由上弦杆、下弦杆、三角腹杆、横梁、桥面板以及连接件等构件拼装而成的下承式桥梁。构件之间的连接方式采用螺栓连接。桥面系可采用钢桥面板,也可采用混凝土桥面;桥梁两侧可额外的设计外置或内置人行道;81米跨度单车道钢桥总图如下图所示:

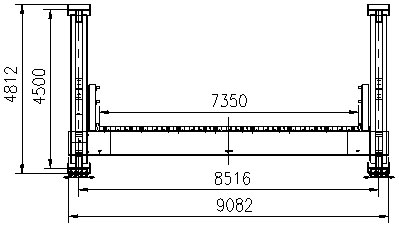

81米跨度双车道钢桥总图如下图所示:

1.1主要技术指标

(1)荷载等级:履带式LD-60、公路—Ⅰ级荷载、HA荷载;

(2)行车道宽:4.2m(单车道)、7.35 m(双车道);

(3)大单跨:81m,跨度变化以9m为一个节间;

(4)单件构件大重量:2378Kg;

(5)运输性:可用普通汽车运输并满足集装箱装运要求;

(6)作业方式:机械为主,人力为辅;

(7)架设拼装起吊能力要求:35t;或10t×10m汽车吊;

(8)设计速度:30km/h;

(9)80米跨度单位重量(钢桥面):

2.6t/m(单车道),3.5t/m(双车道)

(10)桥跨主要构件种类:8

(11)主要连接方式:螺栓连接

(12)采用材料:Q420qc,Q345。
