一、结构简介

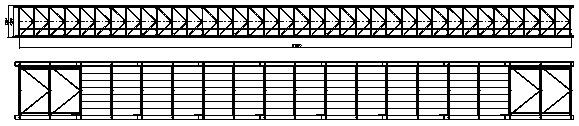

ZY450型大跨度装配式公路钢桥是由上弦杆、下弦杆、三角腹杆、横梁、桥面板以及连接件等构件拼装而成的下承式桥梁。构件之间的连接方式采用螺栓连接。桥面系可采用钢桥面板，也可采用混凝土桥面；桥梁两侧可额外的设计外置或内置人行道；81米跨度单车道钢桥总图如下图所示：

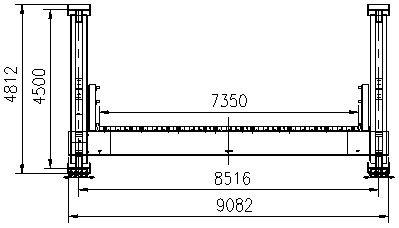

81米跨度双车道钢桥总图如下图所示：

1.1主要技术指标

（1）荷载等级：履带式LD-60、公路—Ⅰ级荷载、HA荷载；

（2）行车道宽：4.2m（单车道）、7.35 m（双车道）；

（3）大单跨：81m，跨度变化以9m为一个节间；

（4）单件构件大重量：2378Kg；

（5）运输性：可用普通汽车运输并满足集装箱装运要求；

（6）作业方式：机械为主，人力为辅；

（7）架设拼装起吊能力要求：35t;或10t×10m汽车吊；

（8）设计速度：30km/h；

（9）80米跨度单位重量（钢桥面）：

2.6t/m（单车道），3.5t/m（双车道）

（10）桥跨主要构件种类：8

（11）主要连接方式：螺栓连接

（12）采用材料：Q420qc，Q345。
